보강토(보강토 옹벽, Reinforced Soil Wall 또는 MSE Wall) 시공에서 선형(평면선형, alignment)은 전체 구조물의 안정성·미관·기능성을 좌우하는 가장 중요한 요소 중 하나예요. 특히 블록식·패널식 보강토 옹벽에서 첫 단(최하단 블록)부터 선형이 틀어지면 상부 전체가 영향을 받아 시공 오류가 누적되기 때문에, 현장에서는 "첫 단이 80%를 결정한다"는 말이 있을 정도죠.

왜 선형이 이렇게 중요한가? (주요 이유 정리)

1. 전체 벽체의 수직도·평탄도 유지
   • 보강토는 유연 구조(연성 구조물)라서 어느 정도 변위(변형)를 허용하지만, 평면 선형이 틀어지면 수직도(벽면 경사)가 붕괴되기 쉽습니다.

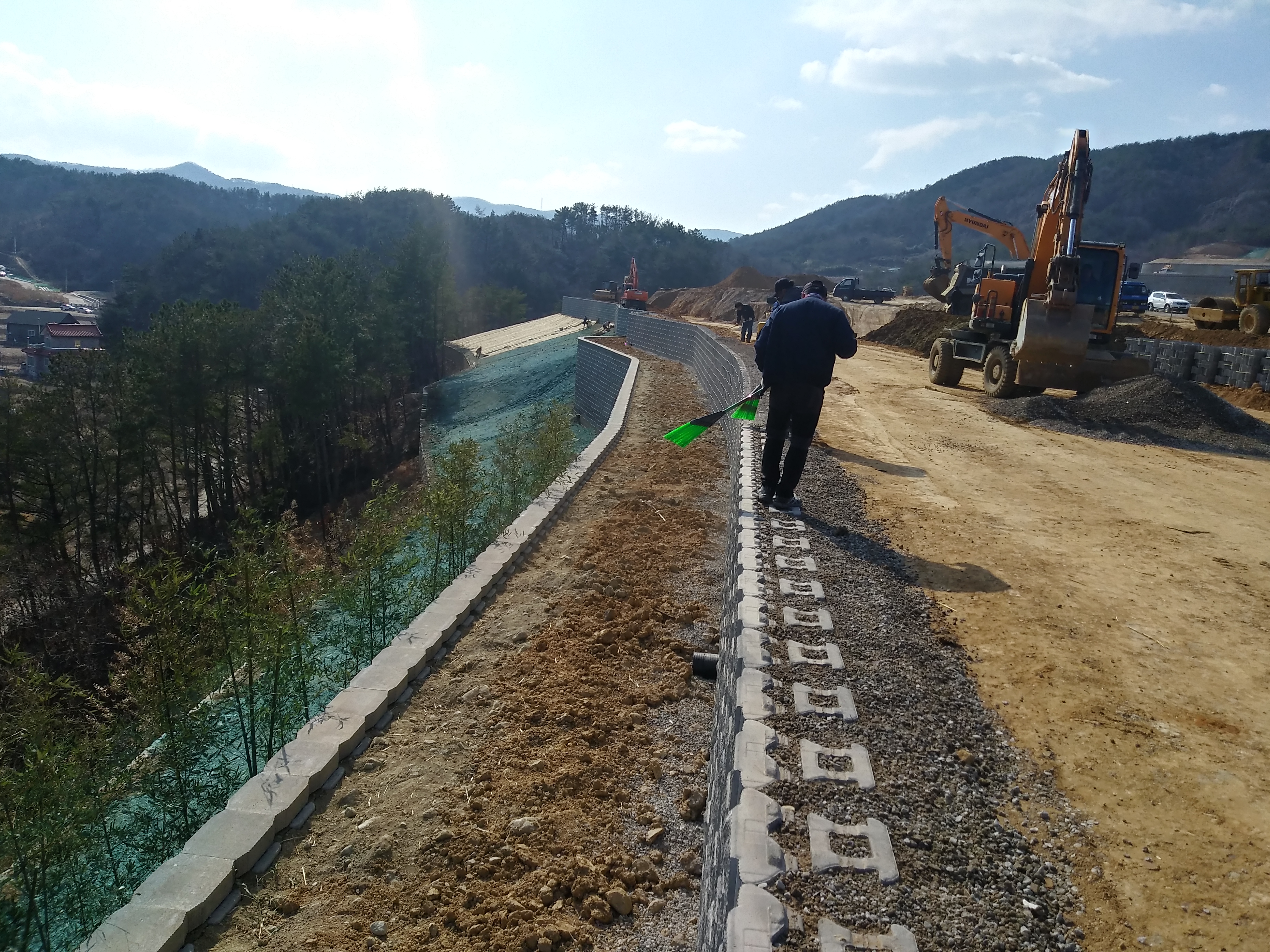

   • 첫 단 블록이 겨냥줄(alignment string line)이나 레이저 레벨에 정확히 맞춰지지 않으면 상부 블록 쌓을 때마다 단차·틈새·기울기가 커져 전체 벽면이 물결치거나 앞으로 기울어지는 현상이 발생합니다.
   • 허용 오차: 일반적으로 평면 위치 변위 ±50mm 이내, 벽면변위 0.03H(H=옹벽 높이) 또는 30cm 이내로 관리 (국내 시공관리지침 기준). 이걸 초과하면 시각적 불안감 + 구조적 문제 발생.

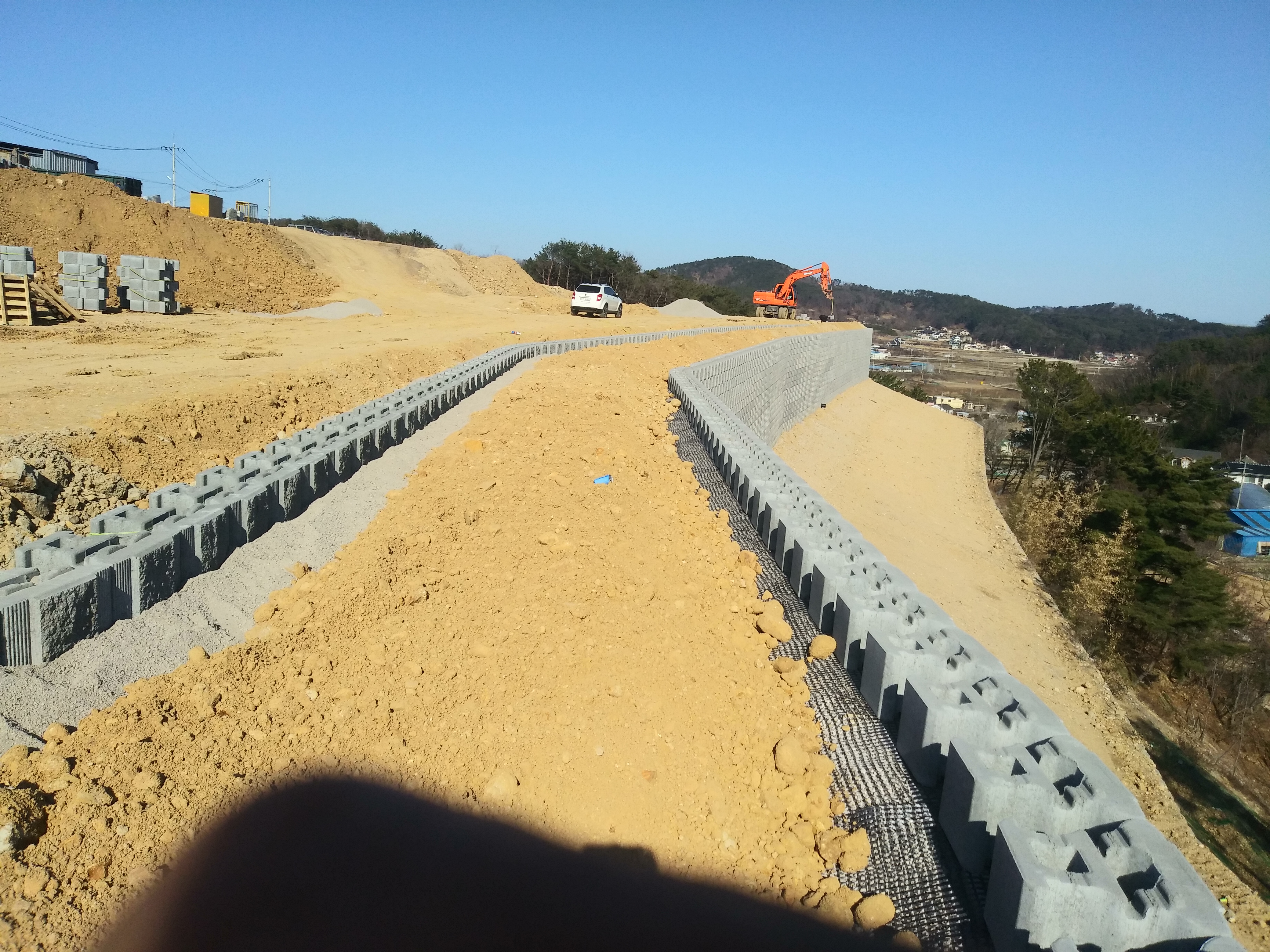

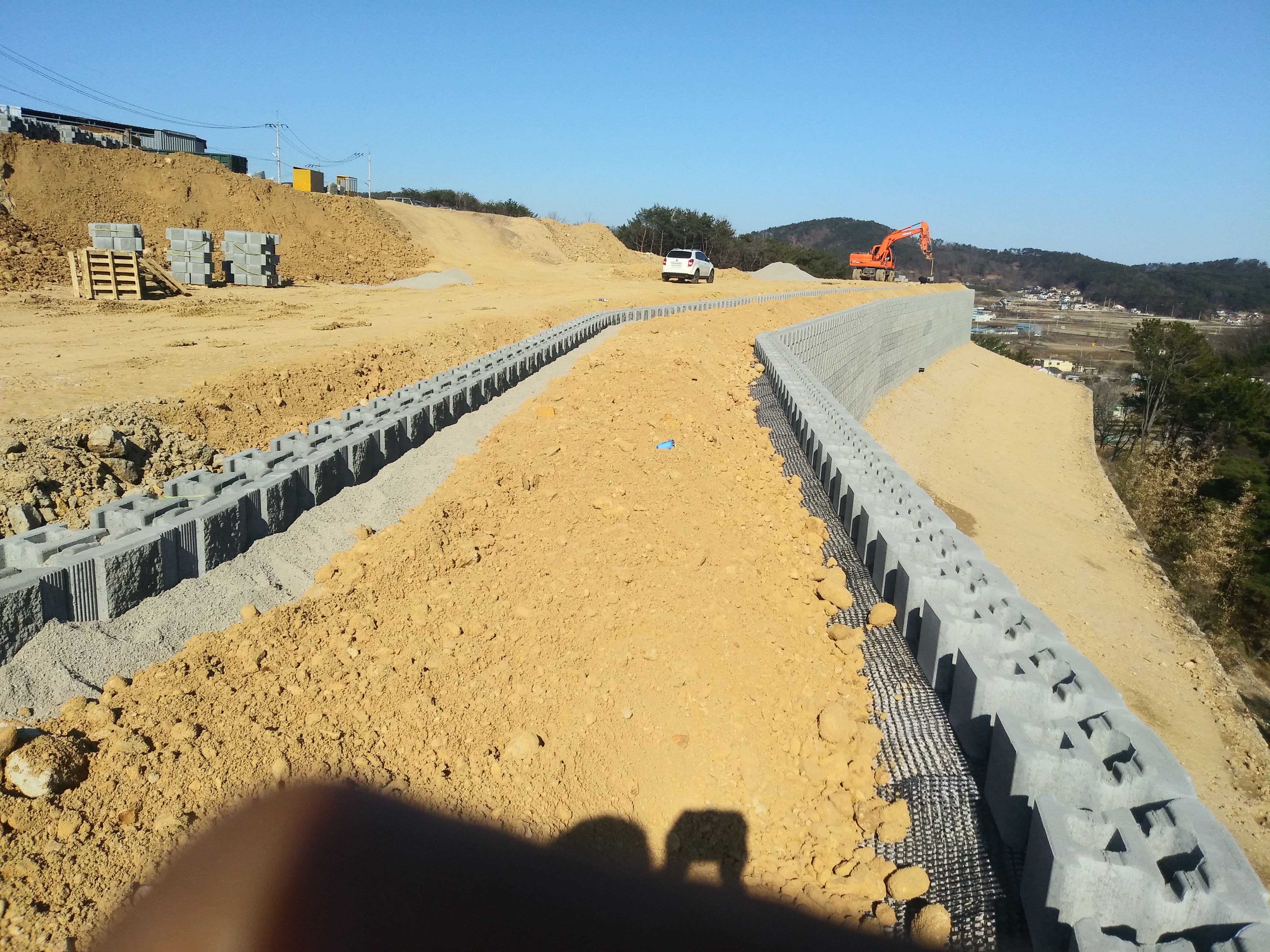

보강재(지오그리드 등) 포설 방향·효율성

• 보강재는 직각 방향(벽면에 수직)으로 설치해야 마찰저항이 최대로 발휘됩니다.
• 선형이 꺾이거나 곡선부에서 틀어지면 보강재가 비틀리거나 중첩되지 않아 인발 저항력·전단 저항력이 급격히 떨어집니다.
• 특히 우각부(직각 코너)나 곡선부에서는 토압이 2방향으로 작용 + 다짐 공간 제한으로 다짐율 저하 → 균열·변위·블록 이격이 자주 발생합니다. (국토부 지침: 우각부는 홀수·짝수 층 보강 방향 교대 포설 필수)



• 다짐 효율과 뒤채움재 안정성
  • 선형이 정확해야 뒤채움 흙 다짐 시 장비가 벽면에 과도한 충격을 주지 않습니다.
  • 틀어진 선형 → 다짐 불균일 → 보강재 마찰력 저하 → 내부 활동파괴(인발·파단) 위험 ↑.
  • 곡선부 볼록/오목형에서는 보강재 중첩 시 최소 75mm 이상 흙 포설 필수.



외관·기능·유지관리 측면

• 도로·철도·택지 비탈면 등에서 선형 틀어짐은 미관 저하 + 배수 불량 → 장기적으로 동결융해·침투수로 인한 열화 가속.
• 시공 후 변위가 누적되면 보수 어려움 (블록 교체·보강재 추가 어려움) → 예방이 최선.

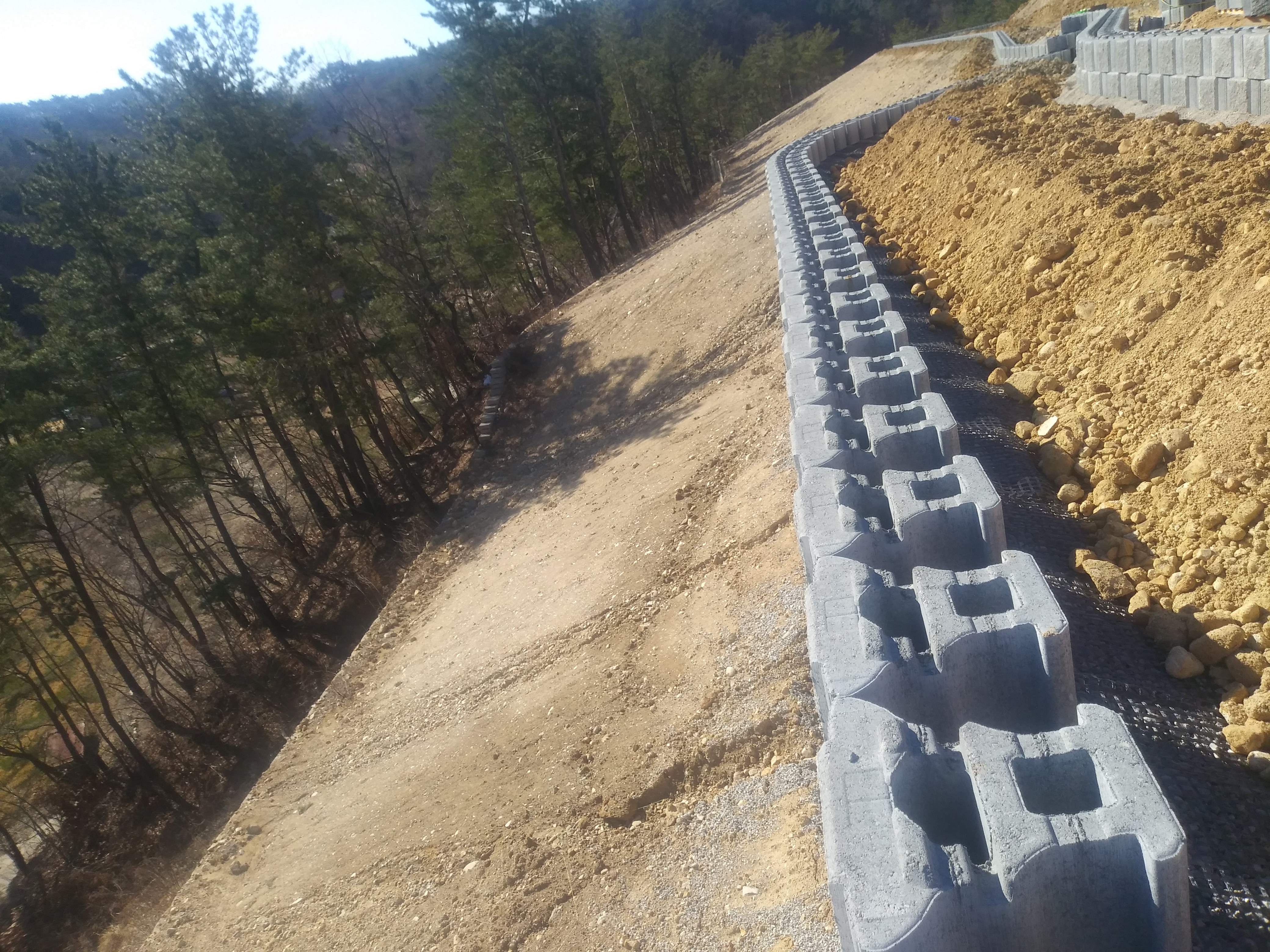

• 첫 단 설치 필수: 겨냥줄·수준기·레이저로 전면부 선형·수평 완벽하게 잡기. (한성콘크리트 등 제조사 가이드: 첫 단 정밀 설치 강조)

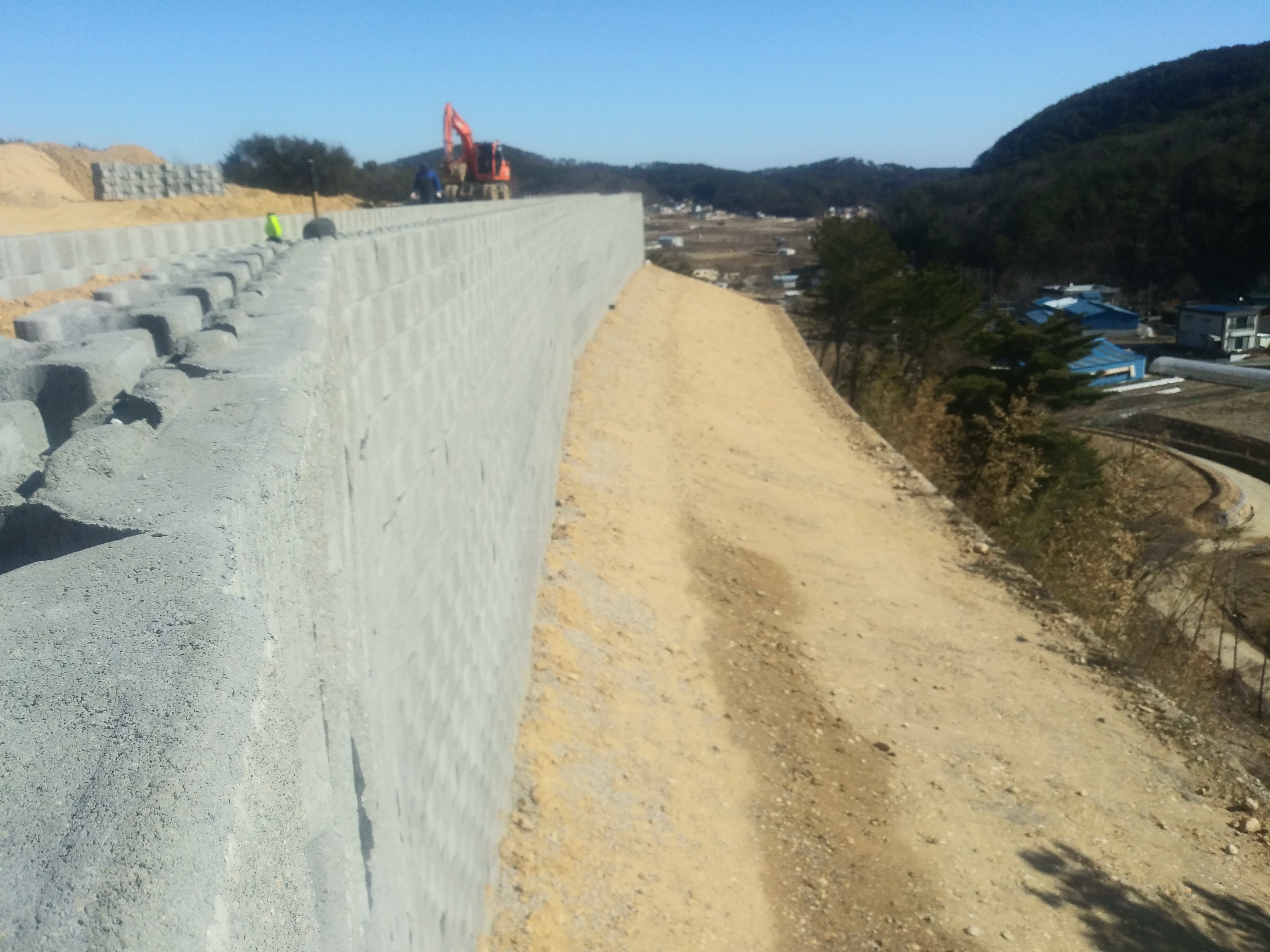

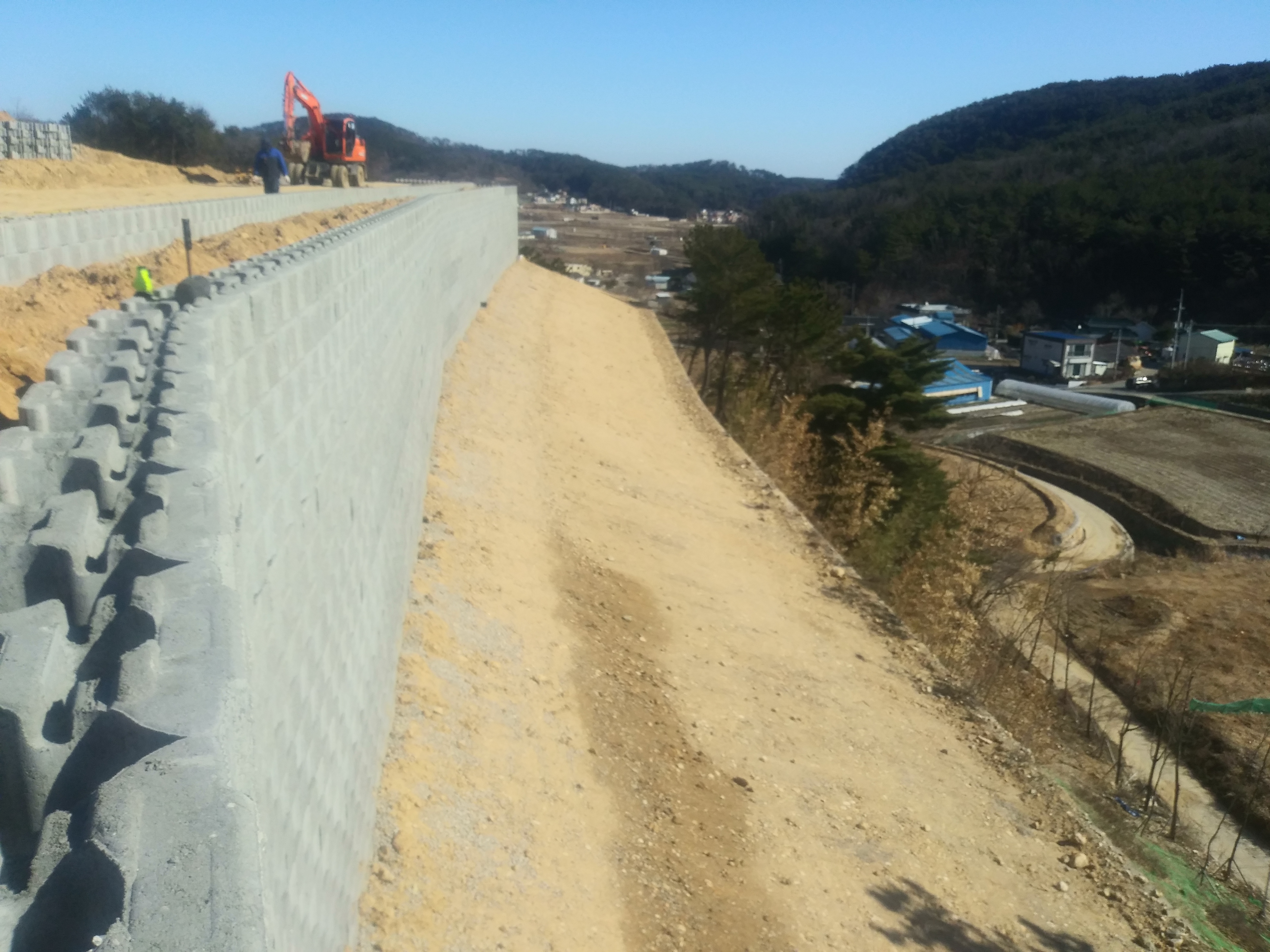

• 매 단 확인: 블록 쌓을 때마다 규준틀(템플릿)·수직추·수준기로 수직도·선형 점검.

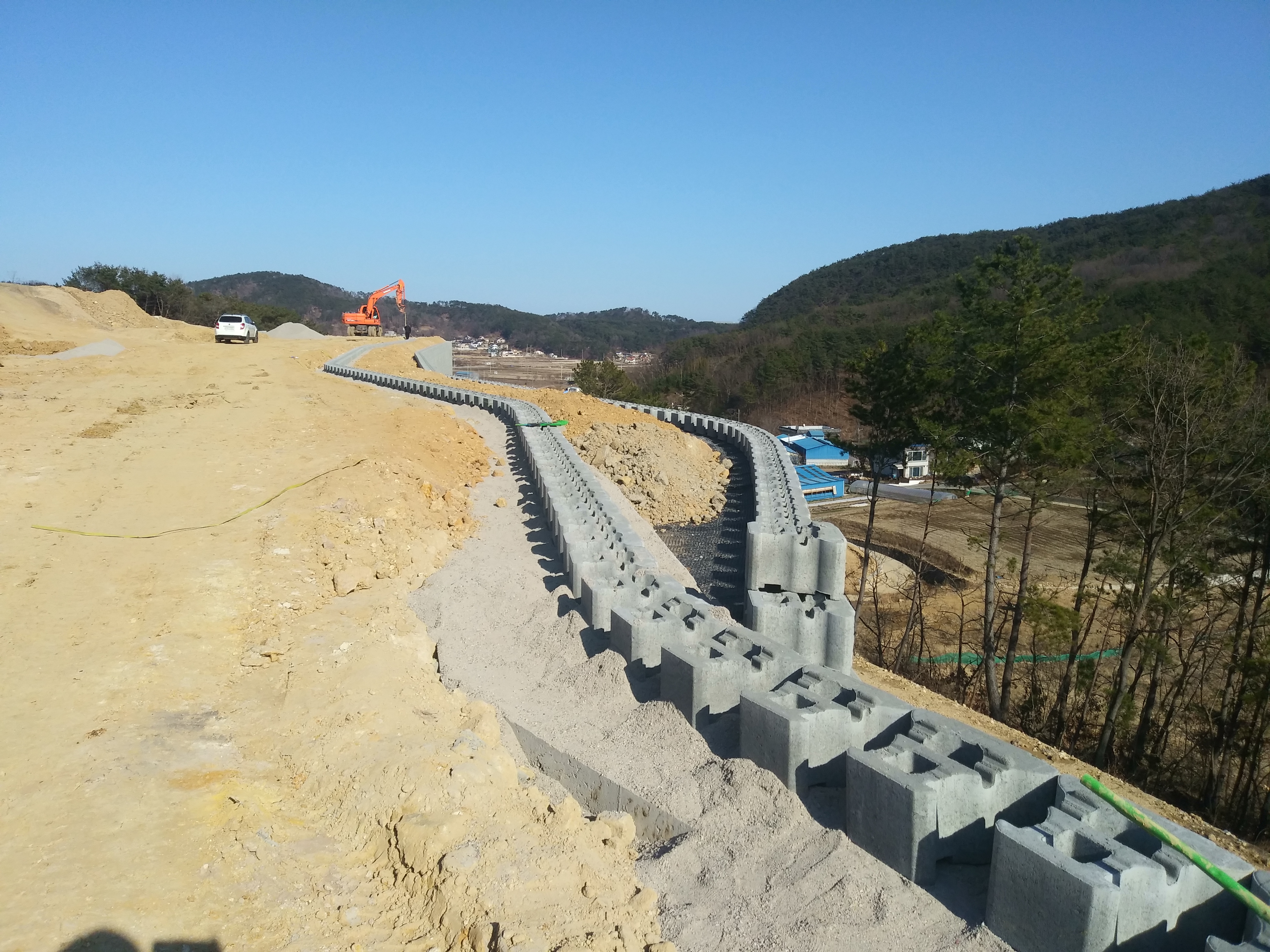

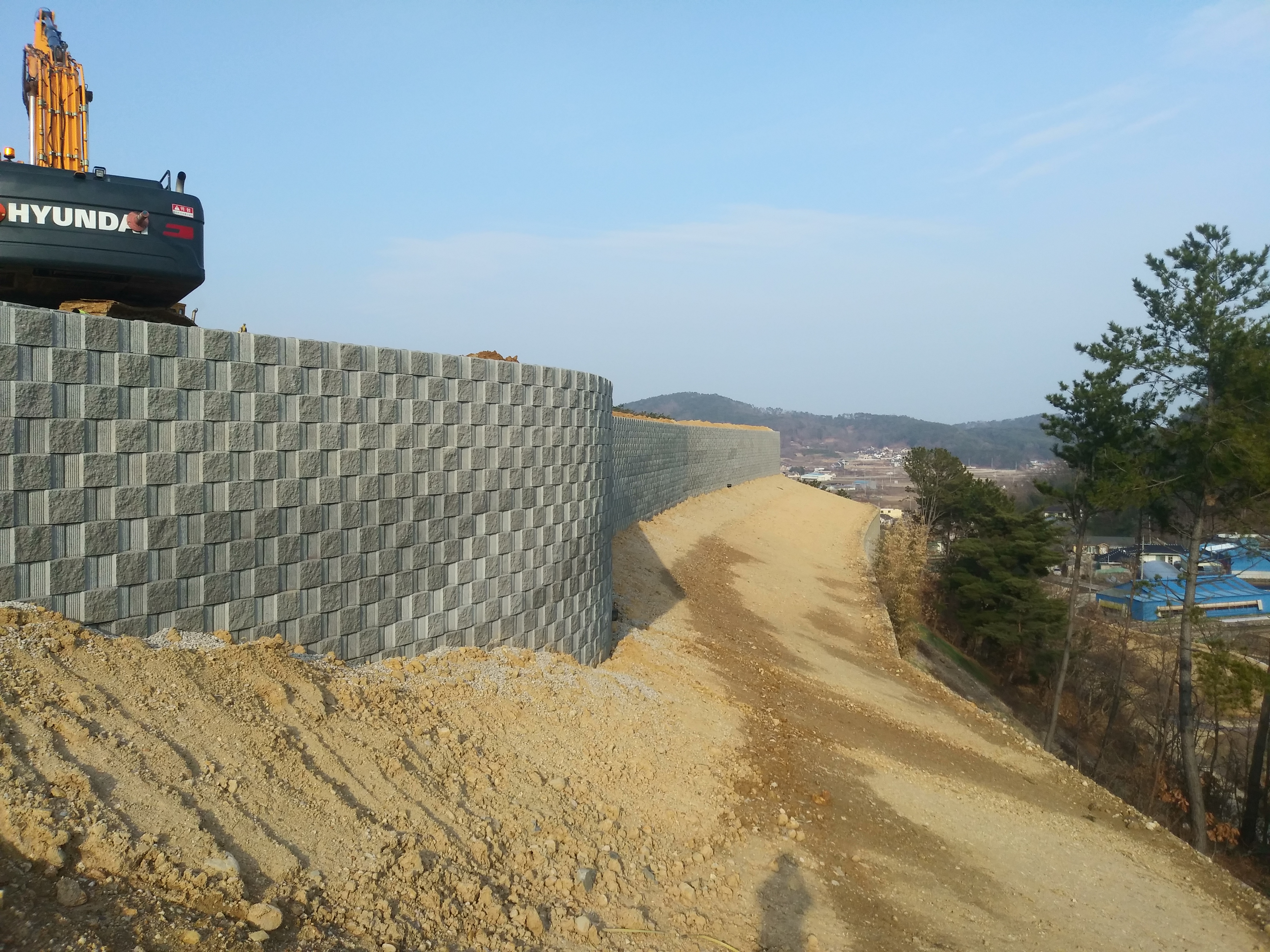

• 곡선·코너부 특수 관리: 곡율반경 따라 그리드 전면부 절단, 우각부 보강 방향 교대.
• 허용 오차 초과 시: 즉시 조정 (블록 재배치 또는 보강).

보강토는 경제성·시공성 최고지만, 선형 하나 잘못 잡히면 전체가 무너질 수 있는 구조물입니다. 국내 기준(KDS 11 80 10 보강토옹벽, 국토부 시공관리지침)에서도 첫 단 선형 관리를 가장 강조해요.
